1887 CANON 5,3 CM

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Le canon à tir rapide de 5,3 cm modèle 1887 pouvait être monté

sur affût cuirassé à éclipse (sous tourelle à éclipse),
sur affût cuirassé mobile (avec ou sans voie Decauville), ou
sur affût de casemate à embrasure munimum

Caractéristiques	Modèle 1887	Modèle 1907
Longueur de la bouche à feu (en cal.)	1302 mm (24,5)	1425 (25)
Calibre	5,3 cm	5,7 cm
Rayures (nombre)	24	24
Rayures (progressives, pas final cal.)	30	25
Fermeture	coin vertical	coin vertical
Poids avec fermeture	144 kg	180 kg
Poids du projectile (Obus / Shrapnels)	1,87 kg	2,72 kg
Poids charge propulsive (nitrocell.)	150 grammes	195 grammes
Vitesse initiale (V₀)	462 m/s	458 m/s
Portée max. sur l’horizontale	3 km*	4 km*

* Limite pratique de visibilité des éclatements de 1,5 à 2 km

Données techniques tirées de « ARMEMENT DE L’ARTILLERIE DE FORTERESE SUISSE DE 1885 À 1839 », Lt col Jean de Montet, Editeur @ASMEM 1984

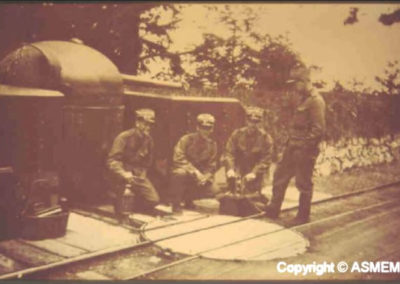

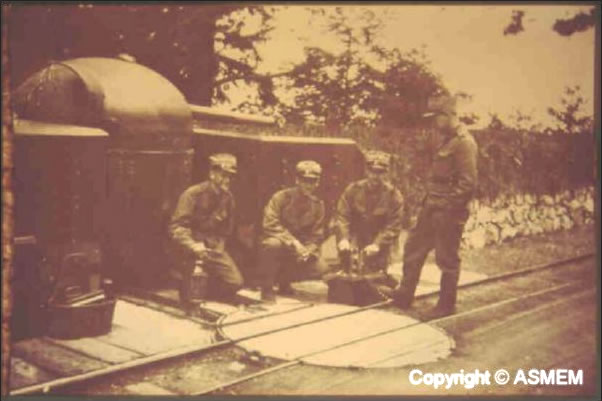

Canon de 5,3 cm 1887 avec voie Decauville

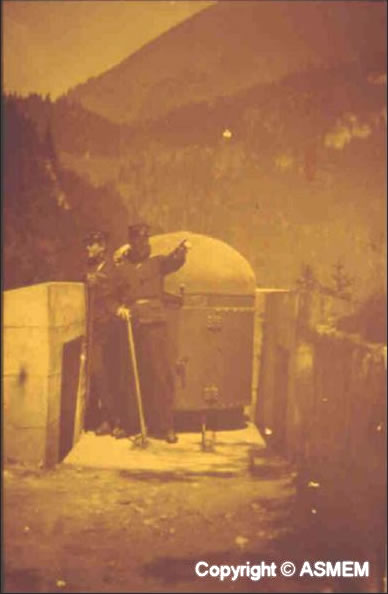

Canon de 5,3 cm 1887 à Savatan

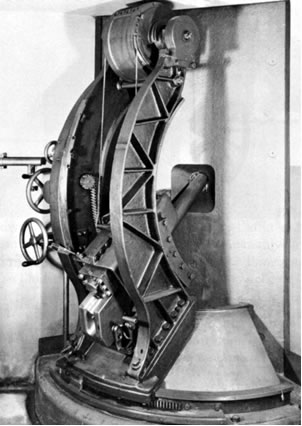

Canon de 5,3 cm 1887 sur affût de casemate embrasure minimum

Canon de 5,3 cm cuirassé mobile – position bétonnée

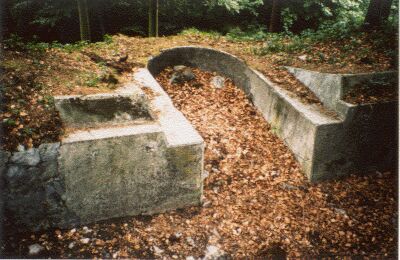

Canon de 5,3 cm 1887 – traces de position

1903 CANON 7,5 CM

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Caractéristiques*	Canon de 7,5 cm 1903
Longueur de la bouche à feu (en calibres)	2250 mm (30)
Rayures (nombre)	28
Rayures (pas progressif)	50 à 30 cal.
Fermeture	coin horizontal / arbre de translation
Munition	encartouchée
Frein hydraulique	récupérateur à ressort
Poids du tube avec fermeture	330 kg
Poids du projectile	6,3 kg
V₀ maximum	575 m/s

* Tiré de « L’ARMEMENT DE L’ARTILLERIE DE FORTERESSE SUISSE DE 1885 À 1939 », Lt-col Jean de Montet, @ASMEM 1984

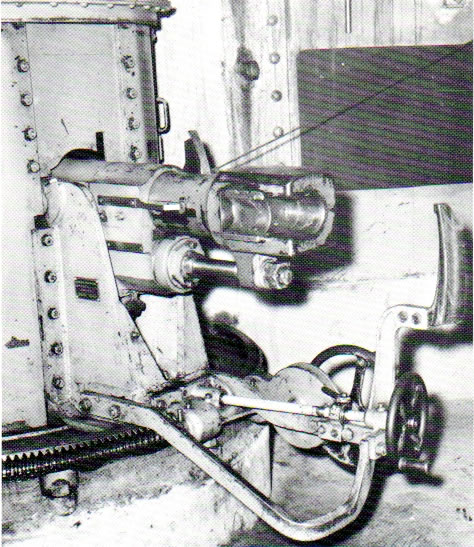

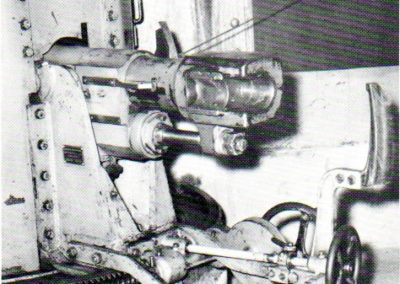

Canon de 7,5 1903 sur affût de casemate, recul court, Dailly

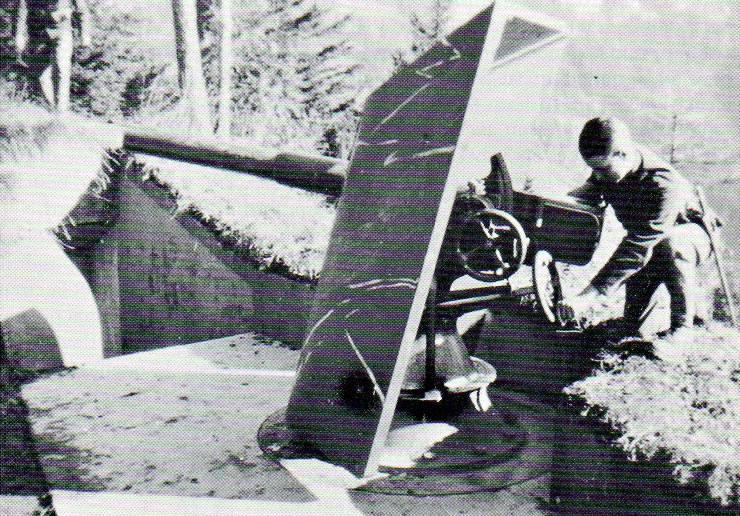

Canon de 7,5 1903 sur affût crinoline, recul court

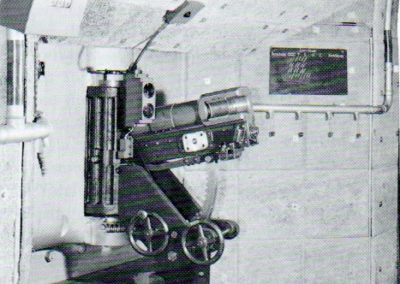

Canon de 7,5 1903 sur affût de casemate à collier cylindrique

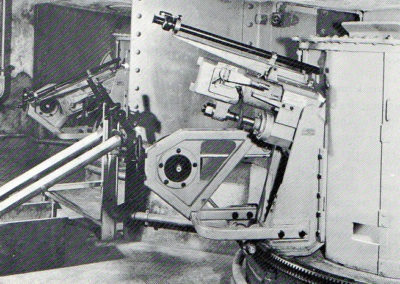

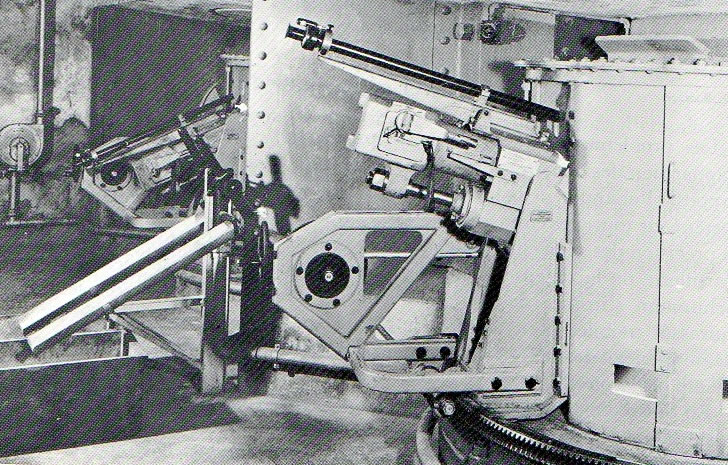

Canon de 7,5 cm 1903 sur affût de casemate à recul court transformé et équipé d’une lunette pour pointage direct

et équipé d’une lunette pour pointage direct

1933 CANON 7,5 CM

par Vacant | Déc 5, 2016 | Les Armes du Secteur

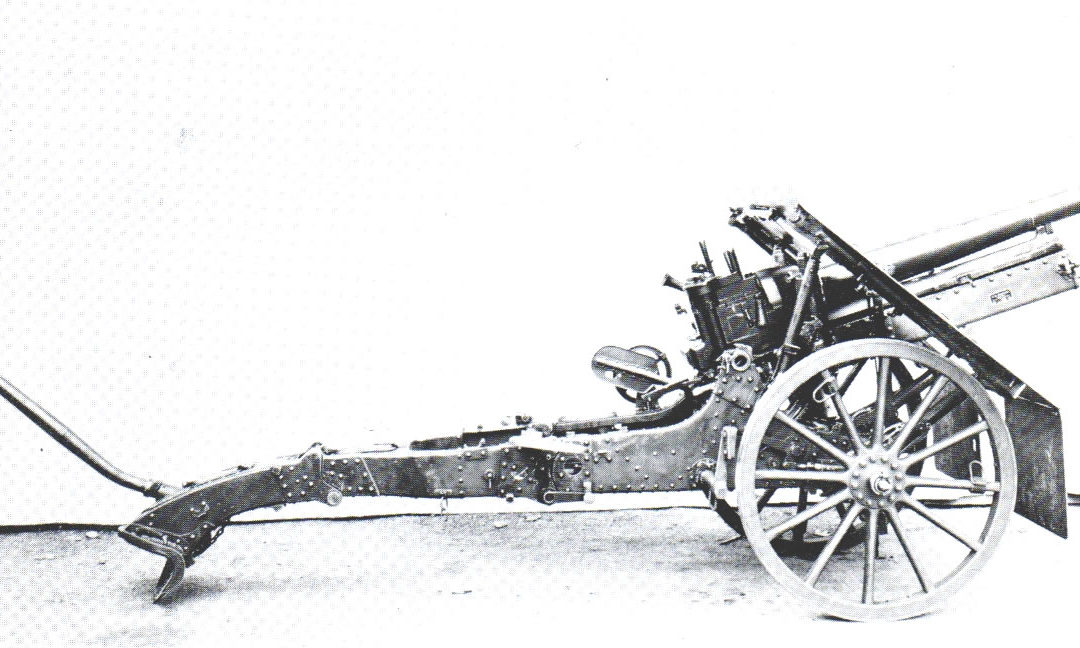

Caractéristiques *	Canon de montagne 7,5 cm 1933 L22
Longueur de la bouche à feu	1650 mm (22 cal.)
Rayures	pas constant 25 cal.
Fermeture	coin prismatique semi-automatique
Obturation	par douilles
Frein	hydraulique
Récupérateur	à ressorts
Poids de la pièce en batterie¹	790 kg
Poids du projectile (obus double fusée)²	6,4 kg (5 charges)
Elévation maximum	875 r o/oo
Angle de pointage en dérive	+/- 53 o/oo
V₀ à charge 5 (obus double fusée)	465 m/s
Portée maximum	8,7 km
Cadence de tir max.	15-20 coups/min.

Pour le transport à dos de mulet ou de chevaux, la pièce se démontait en 9 fardeaux.
Avec l’obus allongé, du poids de 5,9 kg, la vitesse initiale était de 480 m/s et la portée atteignait 10 km.

*Tiré de « LES BOUCHES À FEU DE L’ARTILLERIE SUISSE 1819-1939 », Lt col Jean de Montet, @Centre d’histoire, Lausannne 1980 (pp. 142-144)

1939 CANON 7,5 CM

par Vacant | Déc 5, 2016 | Les Armes du Secteur

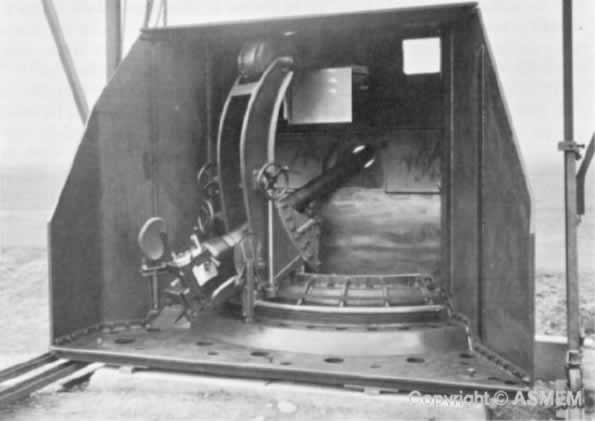

Caractéristiques*	Canon de 7,5 cm 1939
Longueur de la bouche à feu (en calibres)	2250 mm (30)
Rayures (nombre)	28
Payures (pas constant)	25 calibres
Fermeture (munition encartouchée)	coin horizontal semi-automatique
Frein hydraulique	récupérateur à ressorts
Poids du tube avec fermeture	282 kg
Poids du projecile	6,3 kg
V₀ maximum	575 m/s

* Tiré de « L’ARMEMENT DE L’ARTILLERIE DE FORTERESSE SUISSE DE 1885 À 1939 », p.52, Lt-col Jean de Montet, Edition @Asmem 1984.

1879 CANON 8,4 CM

par Vacant | Déc 5, 2016 | Les Armes du Secteur

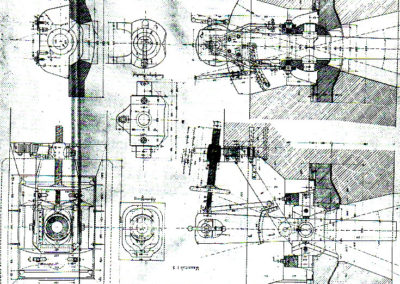

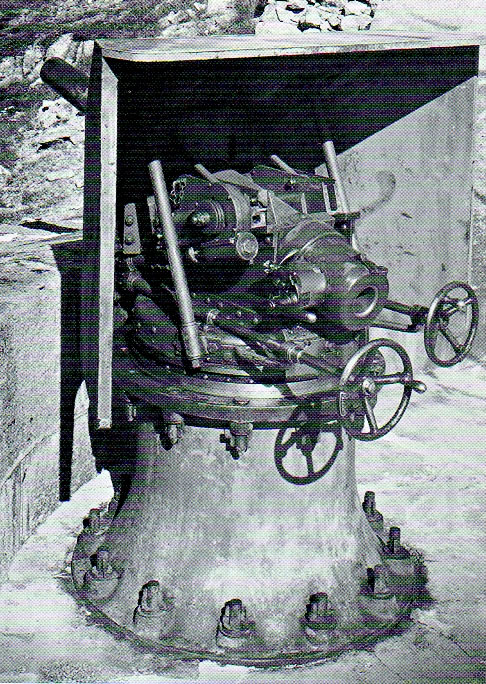

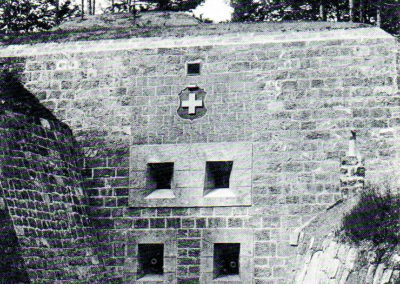

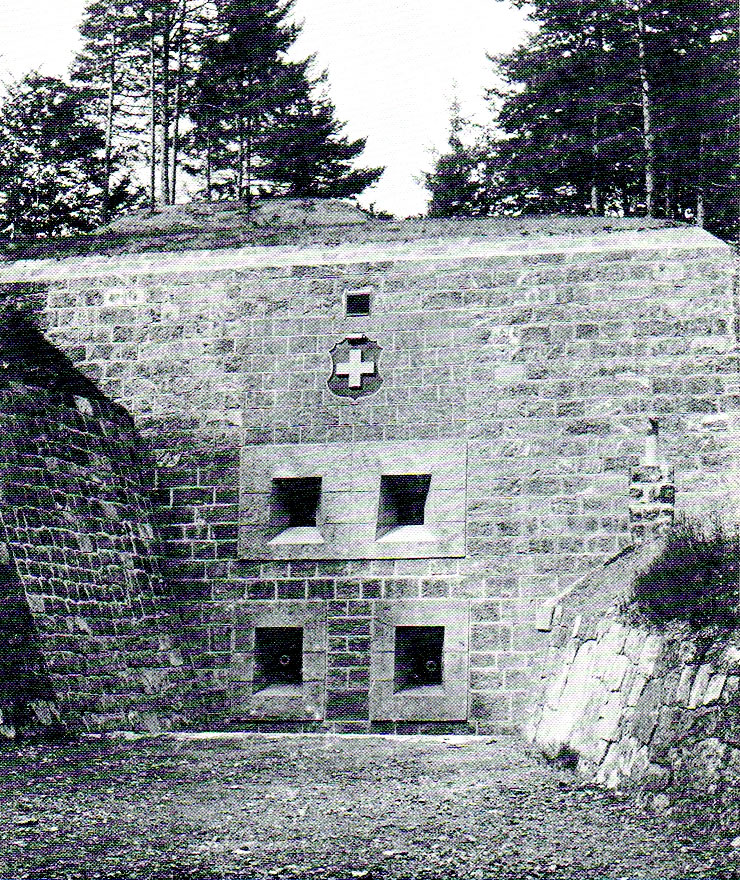

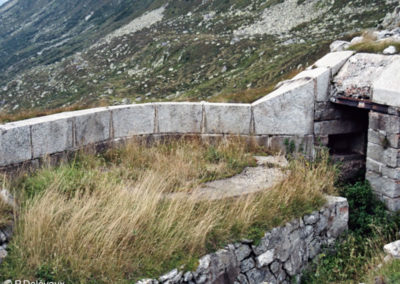

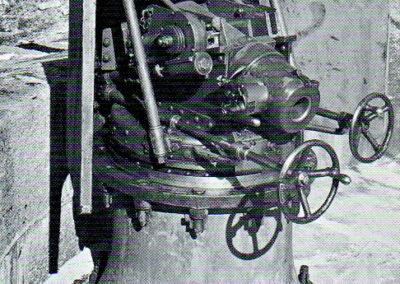

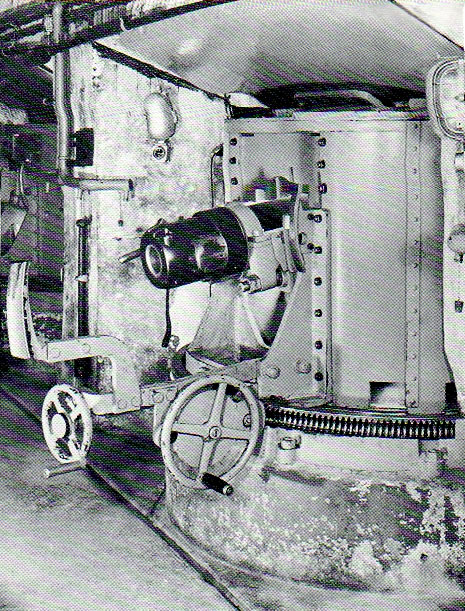

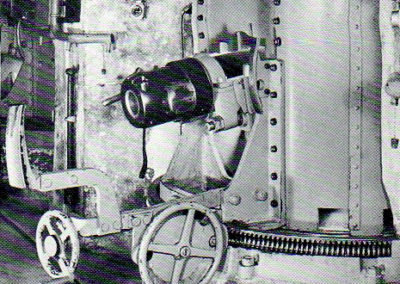

A Saint-Maurice, une conduite particulièrement rationnelle et économique des travaux, entre 1892 et 1894, permit l’exécution de quelques ouvrages qui n’avaient pas été prévus dans le devis initial, et parmi ceux-ci une casemate, flanquant le front sud de Dailly (Galerie de Morcles), armée de pièces de 8,4 cm frettées montées sur des affûts réalisés par la maison Giovanola Frères à Monthey. (cf. J. de Montet*)

Caractéristiques*	Canon 8,4 cm 1879
Longueur bouche à feu (en calibres)	2150 mm (25,6)
Calibre	84 mm
Rayures (nombre)	24
Rayures (pas final)	3528
Poids bouche à feu	425 kg
Poids en batterie	1100 kg
Poids du projectile	6,7 kg
Poids charge propulsive	1,4 kg
V₀	485 m/s
Portée maximum	3000 m
