1939 CANON 10,5 CM

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Constructeur: K + W, Thoune

Caractéristiques	Canon de 10,5 cm 1939
Longueur de la bouche à feu (en calibres)	4410 mm (42)¹
Fermeture	coin prismatique à levier de translation
Poids du canon	1260 kg
Poids(yc affût de forteresse)	8000 kg
Elévation	-1/+45 degrés
Dérive	+/- 30 degrés
Cadence de tir	6-8 coups/min.
V₀	Obus d’acier: 785 m/s
	Obus pointu: 800 m/s
Portée	Obus d’acier: 18 km (15,15 kg)
	Obus pointu: 21,4 km (21,3 kg)
Equipe de pièce	5 hommes

¹ Dans certains ouvrages fortifiés, comme à Cindey, on trouvait des pièces de 10,5 cm L52 1939/46, donc avec un bouche à feu longue de 5460 mm.

Canon de 10,5 cm 1939, halle de monrage K + W, Thoune

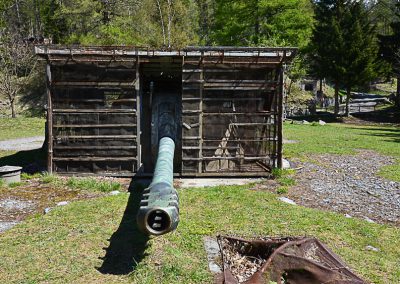

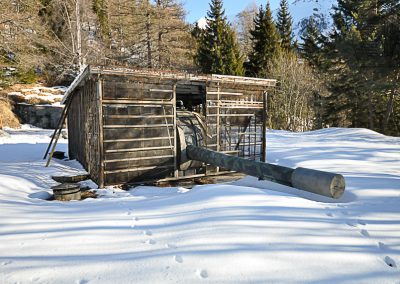

Canon de 10,5 cm L42 1939 ä Champillon (pièce C2)

Canon de 10,5 cm L42 1939 à Champillon (pièce C2)

1942 CANON TOURELLE 10,5 CM

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Deux tourelles de 10,5 cm ont été installée à Dailly (Planaux) baptisées « Sainte-Barbe » et « Saint-Maurice »

Caractéristiques	Canon de 10,5 cm L52 1942 en tourelle
Longueur de la bouche à feu (en calibres)	5410 mm (52)
Rayures	pas constant 32 cal.
Fermeture	coin horizontal 48 kg
Poids du tube avec fermeture	1900 kg
Poids du projectile	15,1 kg
V₀ à charge 6	830 m/s
Dérive	360⁰ (6400 Art ⁰/₀₀)
Portée max. obus d’acier	18 km
Portée max. obus pointu	22 km
Cadence	6-8 coups/min
Epaisseur de la coupole max.	33 cm
Poids tota des parties mobiles de la tourelle	60’000 kg

Le concept Armée ’95 a vu la fin des 22 tourelles de 10,5 cm installées en Suisse au 31 décembre 1994.

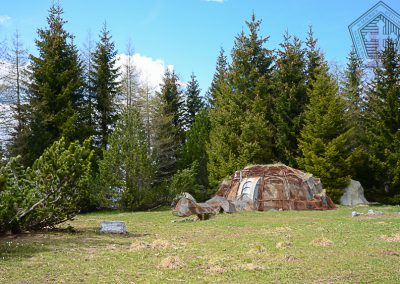

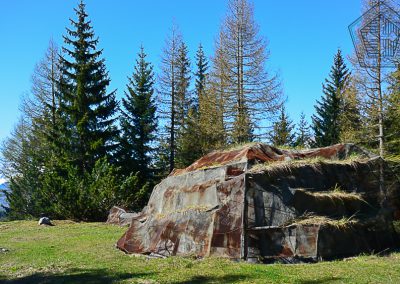

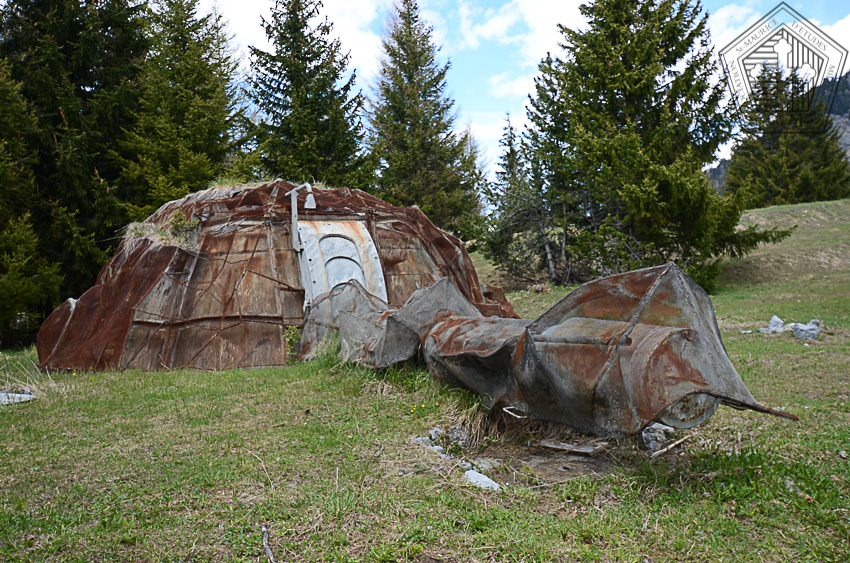

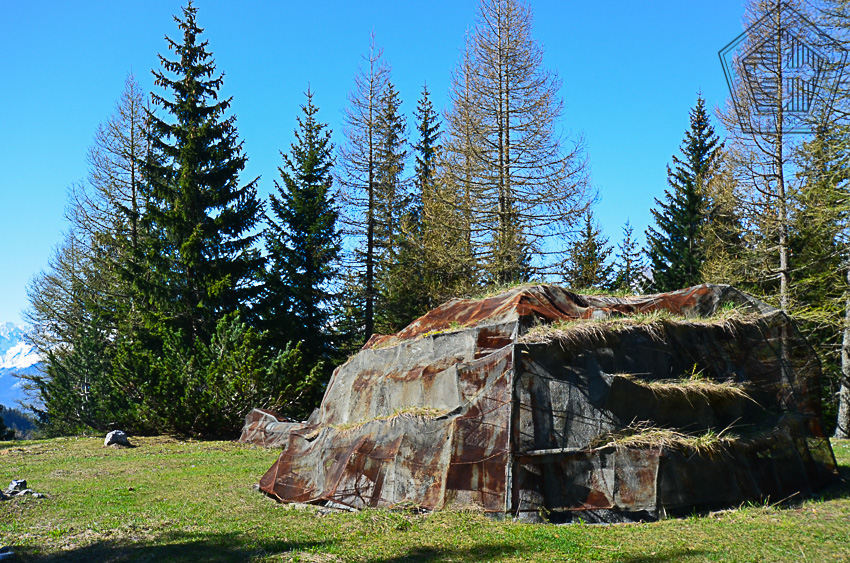

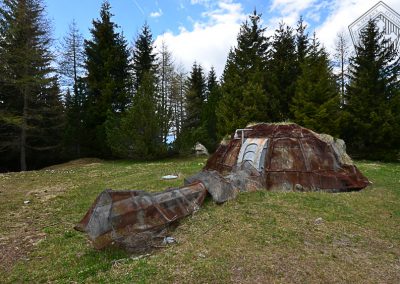

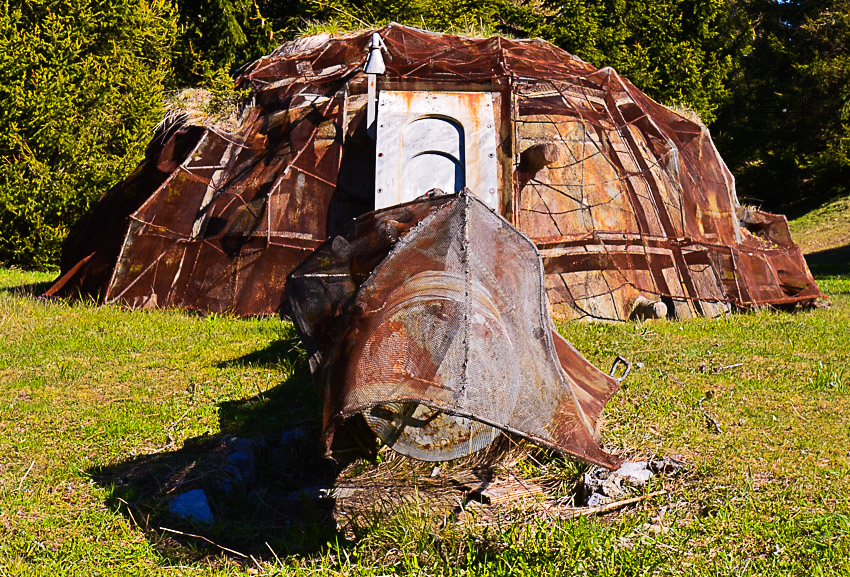

Tourelle de 10,5 cm – coupole

Canon de 10,5 cm 1942 Tourelle, Coup parti !

Dans la tourelle de 10,5 cm

Dans Tourelle 10,5 cm 1942

1882 CANONS 12 CM L25 1882

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Les canons de 12 cm L25 fabriqués par Krupp furent utilisés sous diverses configurations:

pièces de position,
pièces cuirassées (tourelles),
pièces sous casemate et
pièces sur affût à éclipse.

En 1881 un canon de 12 cm fretté Krupp est acheté en vue d’assai qui auront lieu à Thoune en 1882. D’autres pièces seron testées au cours de cette même année (un canon 15 cm fretté Krupp acheté en 1877, 2 mortiers à culasse Krupp 15 cm achetés en 1877 et 2 canons de 10,5 cm à jaquette – voir les articles correspondants). C’est le canon de 12 qui est adopté sous la désignation de « Modèle 1882 ».

Caractéristiques*	Canon fretté Krupp 1881	Canon 12 cm L25 1882
Longueur de la bouche à feu (en calibres)	3000 (25)	3000 mm (25)
Rayures (nombre)	32	32
Rayures (pas progressif, pas final)	4800 mm	40 calibres
Fermeture		coin horizontal
Obturation		Broadwell
Poids du tube avec fermeture	1420	1425 kg
Poids en batterie	2580 kg
Poids du projectile	16,4 kg	18 kg
Poids de la charge propulsive	3,57 kg
Type de munitions		Obus acier 09 et Shrapnel 07, fusée en alu.
Poids de la charge propulsive max.		2000 g (poudre nitrocellulosique)
V₀ à charge maximum	475 m/s	515 m/3
Portée max. sur l’horizontale	8500 m	9000 m
Affût	de position	divers**

** Après la Première guerre mondiale, un obus allongé fut développé qui accrut la portée à 10500 mètres.

* Caractéristiques tirées de « L’ARMEMENT DE L’ARTILLERIE DE FORTERESSE SUISSE DE 1885 À 1939 » , Lt col Jean de Montet, Edition @ASMEM 1984.

Données techniques:

Longueur du tube: 3 m

Poids avec culasse: 1,427 T

Poids avec affüt: 3,2 T

Elévation: – 8 / + 36 degrés

Dérive: + / – 20 degrés

Equipe de pièce: 7-8 servants

Cadence de tir: 4 coups/minute

1990 – CANON 15,5 CM BISON

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Ci dessous une vidéo provenant d’un lien externe sur Armée suisse : vidéo officielle Source : youtube

Une Arme d’exception

Les commentaires ci-dessous sont tiré de l’ancien site de l’ASMEM:

Les limites pour les pièces d’artillerie imposées par la Conférence sur la sécurité et la coopération en Europe (CSCE) ne concernent pas l’artillerie de forteresse, considérée comme artillerie sédentaire de défense.

La canon d’artillerie de forteresse de 15,5 cm est entièrement fabriqué en Suisse par les Ateliers de construction fédéraux de Thoune.

Caratéristiques	Canon de 15,5 cm Bison
Année	1995
Mise en batterie	2,5 min.
Cadence de tir	5 coups en 25 secondes
Portée du tir	< 40 km
Coût d’un monobloc	277,2 millions CHF

Une unité de feu est composée de 2 monoblocs équipés chacun de 2 canons d’artillerie lourde de 15,5 cm.\

Organisation d’une unité de feu :

Deux monoblocs, distants de 500 mètres environ et situés dans un environnement de terrain différent, forment ce que l’on appelle une unité de feu.
Chaque monobloc dispose de deux canons.

Ces pièces, tout comme les LM 12 cm de forteresse 1959, ont été mises au rencart selon décision du chef du DDPS, le Conseiller fédéral Ueli Maurer, en mai 2011. Elles sont toujours soumis aux règles du maintien du secret et leurs données techniques ne sont pas publiables.

Sur le sujet, voir aussi Sorties archivées

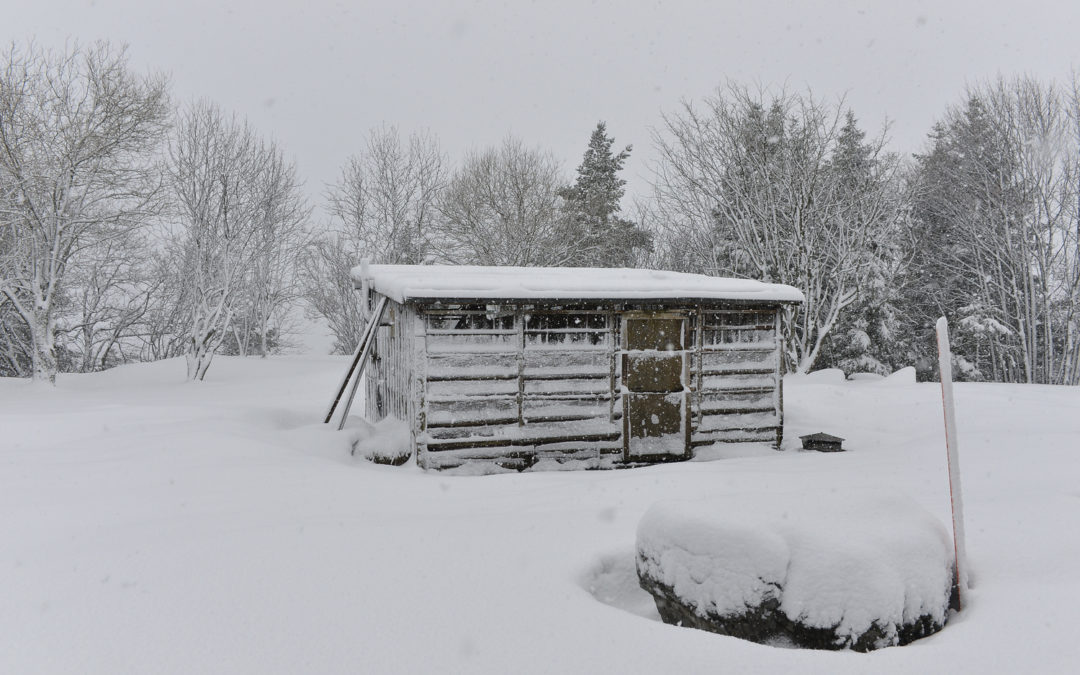

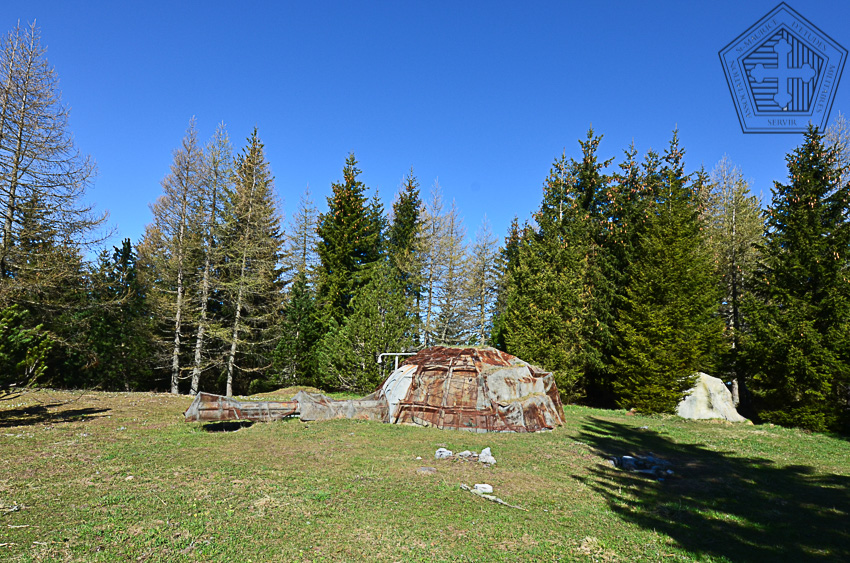

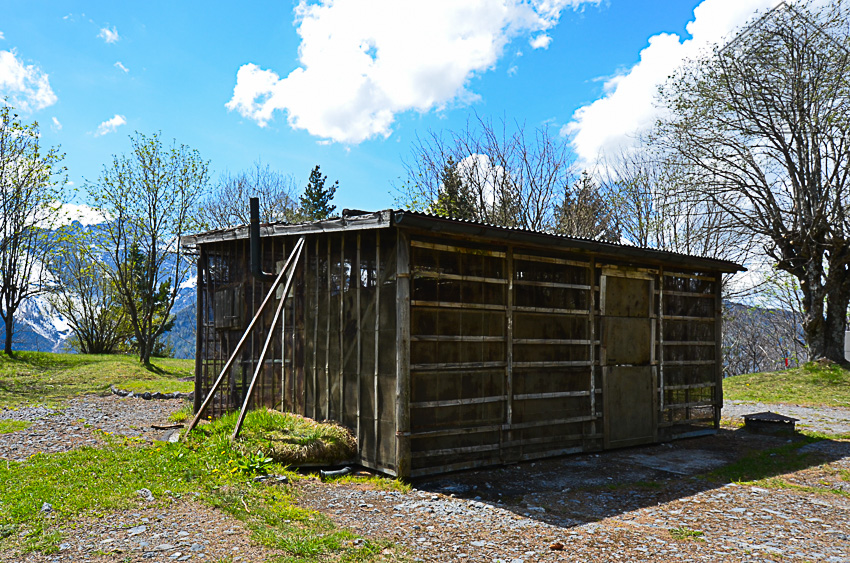

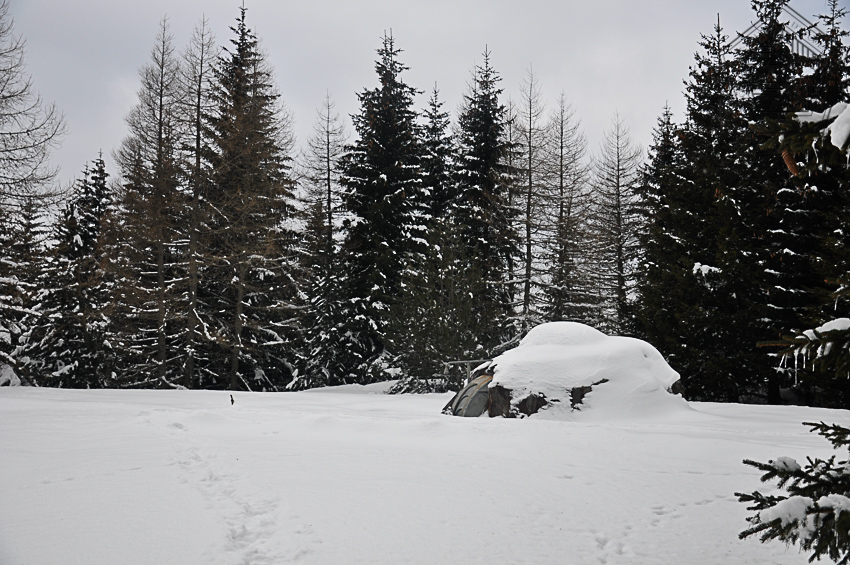

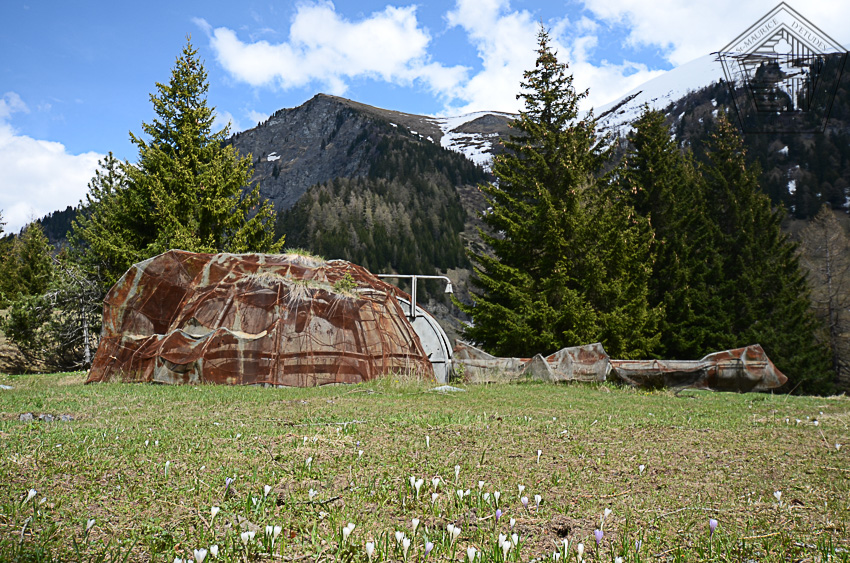

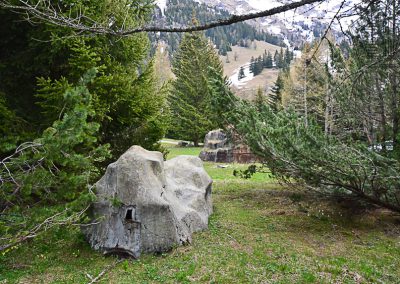

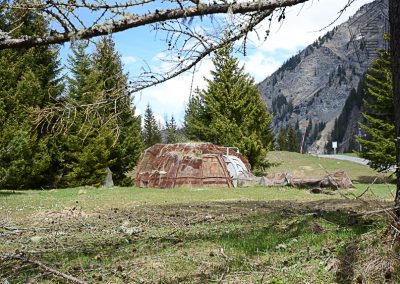

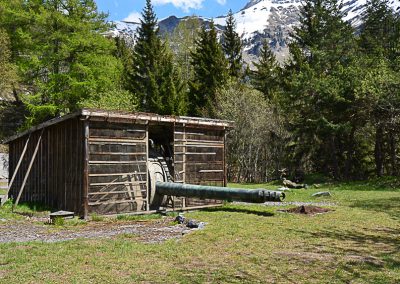

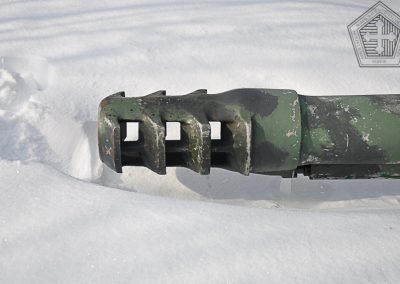

gtsch_bisons-1-de-2-372e9c64ee

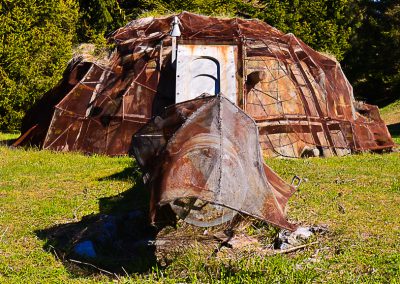

Bison uranais

Bison

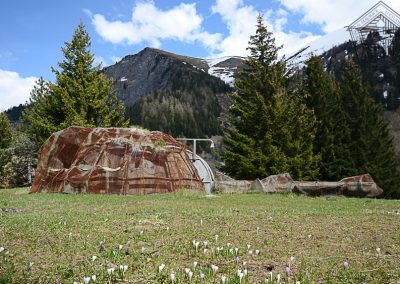

Bison 4

gtsch-bison-dx-bb0042d224

gtsch-bison dxBison uranais

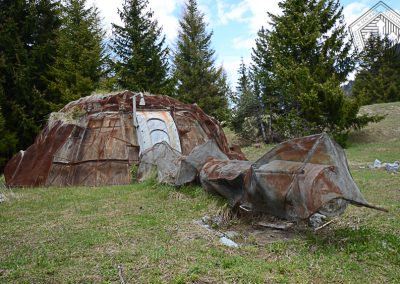

Bison 2

airolo-bisons-411a8a93ea

Bison uranais

bison-intrieur-publication-en-italien-rip-2-3e265c2f1a

Bison, premières images 1

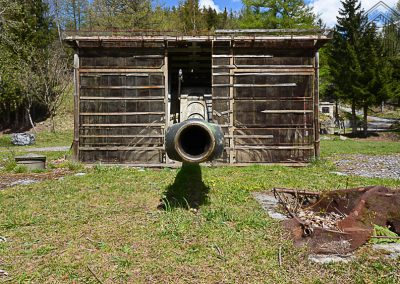

Bison 5

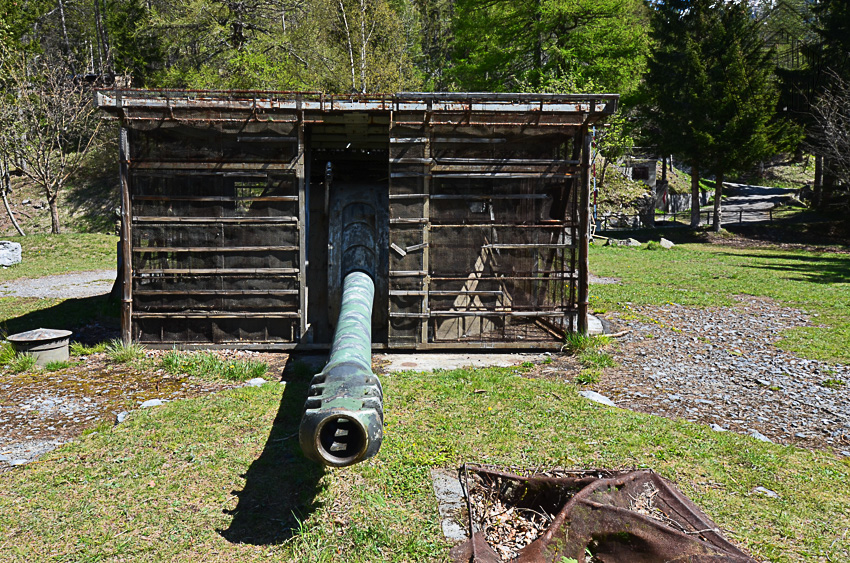

Bison 3

bison-intrieur-publication-en-italien-rip-fe84b76c3d

Bison, premières images 2

Bison 6

bison-intrieur-photo-foap-bl-art-dcdb684421

bison intrieur photo foap bl-artBison, photo FOAP bl/art

gtsch_bisons-2-de-2-c6d24ab537

Bison tessinois

bison-au-tir-ef04efa4ea

Bison, Coup parti !

DAILLY-SAVATAN, LES POSITIONS (1892-1910)

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Emplacements des batteries de plus de 10.5 cm, état à la fin des constructions en 1910. Les canons de calibre inférieur (8.4 cm, 7.5 cm et 5.3 cm à tir rapide) ne sont pas mentionnés, de même que la Galerie du Scex réalisée de 1910 à 1914 dans la falaise de la rive gauche du Rhône.

Savatan-Dailly, cartes des positions 1892-1910 sur base carte Siegfried 1908

1891 OBUSIER 12 CM L13

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Certaines de ces pièces avaient été destinées à remplacer les mortiers-boules du Gothard, au Fort Bühl par exemple.

Caractéristiques*	Obusier 12 cm L13 1891 cuirassé
Longueur de la bouche à feu (en calibres)	1560 ( 13)
Rayures (nombre)	24
Rayures (pas progressif, pas final)	25
Fermeture	coin vertical
Obturation	douille
Poids du tube avec fermeture	500 kg
Poids du projectile	18 kg
Poids de la charge propulsive (poudre nitrocellulosique)	100 à 400 gr
V₀ à charge maximum	287 m/s
Portée max. sur l’horizontale	5900 m

* Tiré de « L’ARMEMENT DE L’ARTILLERIE DE FORTERESSE SUISSE DE 1885 À 1939 », Lt-col Jean de Montet, Edition @ASMEM 1984

Obusier cuirassé 12 cm système Schumann - chambre de tir

Six de ces pièces ont été installée dans le secteur de Saint-Maurice à la fin du XIX^ème siècle, dans la période de construction 1892-1910 (voir carte) soit

5 à Savatan dont elles constituaient l’armenent principal
1 à Dailly/Aiguille

1959 LM FORTERESSE 12 CM

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Bien que mise au rancart (décison du Conseil fédéral de mai 2011), cette pièce est encore soumise aux conditions du maintien du secret. Les données techniques ne sont donc pas publiables.

Calibre: 12 cm
Portée: env. 8 km
Cadence de tir: env. 15 coups/min

1877 CANON 15 CM FRETTÉ KRUPP

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Seule pièce de son genre, le canon fretté de 15 cm 1877, dit « Le gros Fritz », était une pièce d’essais. A la fin de ceux-ci, il était prévu de l’installer au Gothard, mais il semble qu’à la suite d’une intervention du lt-col Dietler -alors chef de l’artillerie de St-Maurice-, il se retrouva à Dailly, plus précisément à l’Aiguille.

Caractéristiques*	Canon 15 cm fretté Krupp 1877
Longueur bouche à feu (en calibres)	3630 mm (24,3)
En calibres	24,3
Calibre	149,1 mm
Rayures (nombre)	36
Rayures (pas final	5964 mm
Poids bouche à feu	3000 kg
Poids en batterie	4807 kg
Poids du projectile	31,3 kg
Poids charge propulsive
V₀	483 m/s
Portée maximum	8500

* Caractéristiques tirées de « L’ARMEMENT DE L’ARTILLERIE DE FORTERESSE », Lt col Jean de Montet, Edition @ASMEM 1984.

Le gros Fritz après l'explosion de son âme en 1941

Le gros Fritz était encore en service comme pièce d’école lors de la mobilisation de 1939, en raison de sa précision, et pour utiliser un stock de munition devenu disponible après le déclassement des mortiers de 15 cm 1881. Un éclatement dans l’âme le détrusit en 1941, par miracle sans dommage pour ses servants.
